超尔崎主要特点

1、数字量输出，采用光纤传输，可有效避免传输过程的损耗和电磁干扰；

2、双通道测量，可以是一路电压、一路电流或两路电压或两路电流的组合。每个通道的量程可配置。电压、电流组合可以实现功率测量，两个相同属性通道可用于实现微差测量；

3、同一个测量通道即可测量模拟量，又可测量脉冲量。

模拟量测量技术指标

带宽：100kHz；

采样频率：250kHz；

准确度：0.05级或0.1级；

电压测量范围：不同型号可涵盖1mV~1280V的交直流电压；

电流测量范围：不同型号可涵盖100uA~128A的交直流电流；

脉冲量测量技术指标

频率：0.1Hz~50kHz；

幅值：通模拟量输入范围；

波形：结合截止频率可设置的滤波器，可以测量任意信号的基波频率。

由于上述特性，使其既可以直接用于测量各种1280V/128A以下的电参量，又可与互感器、霍尔电压传感器、霍尔电流传感器、分压器、分流器、罗氏线圈等各种电量传感器配套测量更高的电压和更大的电流；还可与热电偶、流量、压力、位移、转速、扭矩、振动等传感器或其它类型的模拟量输出变送器配套使用测量各种非电量信号；相同属性的两个通道进行微差测量可方便的实现互感器校验仪等功能：

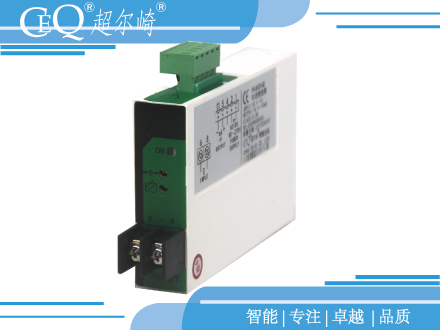

超尔崎电流变送器

1、 将被测直流电流隔离转换成按线性比例输出的单路标准直流电压或直流电流；
　　2、 低功耗、三重隔离、可靠性高； 　3、 电流拔插端子接入、标准导轨（35mm）安装；
　　4、 广泛应用于各类工业电流在线隔离检测系统；
　　5、 体积小、外型尺寸(mm)：95(L)×37(W)×32(H)；
　　6、供电在11V~30V内通用；

1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，传输线可用非常便宜的更细的双绞线导线；

2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能抵抗降低干扰；

3、电容性干扰会导致接收器电阻有关误差，对于4～20mA两线制环路，接收器电阻通常为250Ω(取样Uout=1～5V)这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；

4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等造成精度的差异；

5、将4mA用于零电平，使判断开路或传感器损坏(0mA状态)十分方便。

6、 在两线输出口容易增设防浪涌和防雷器件，有利于安全防雷防爆。

DH4-20mA电流变送器变送器模块是采用意法半导体(ST)ASIC芯片为实现无源交流隔离传感器(互感原理)的两线制电流遥测技术手段而定型生产的单片模块产品。无源交流隔离传感器(互感原理)输入的电压信号经整流滤波和I/V转换后输出一个随I1线性变化的直流电压信号U2，U2作为浮地控制信号去控制该模块输出4～20mA的标准化电流环路，该模块实现了无源交流隔离传感器信号变换为两根连接线路发送的呈线性比例的环路电流，接受器通过测量已知电阻RL两端的压降对环路电流进行检测。

新型变送器
　　随着智能电网的不断发展和升级，信瑞达电力设备系列的电流传感器也在技术、设计和效用等方面不断进行改进和完善，对冶金、化工等行业的电流测流具有重大作用。
　　基于智能电网的光纤电流传感器，新型光纤电流传感器就是智能电网快速发展的科技产物。我国推出了XDGDL-1光纤电流传感系统，实现了管线电流传感系统的全数字闭环控制，具有稳定性和线性度好、灵敏度高等特点，满足了大量程范围的高精度测量要求。
　　同时，该系统开发了一种可现场绕制的伸缩结构，安装方便，可避免杂散磁场的干扰，母线偏心的测量误差小于正负0.1%，实现了一种高精度信号转换方案，为整流器控制设备提供高精度模拟信号和标准数字通信接口。
　　工业升级发展促进电流传感器改进
　　在我国工业发展升级的驱动下，电力设备的安全性使用越来越受到重视。电流传感器作为一个兼具保护性和监控作用的工具，将会在未来的电网中起到更重要的意义。相比国外同类产品，国内的电流传感器技术还有很大的差距需要弥补和提高。
　　国内也逐渐涌现出有很多新型产业，都需要传感器的支持，无论是出于安全性考虑还是市场效益考虑，电流传感器将会趋于更加高效可靠，在低碳环保的要求下，小型化也是未来的一大趋势，这也将促进国内传感器厂商投入更多的经历开发新技术和产品。在不久的将来，电流传感器将会在更多行业得到广泛应用，同时将为新兴物联网打好基础。

1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线；可节省大量电缆线和安装费用；

2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；两线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。

3、电容性干扰会导致接收器电阻有关误差，对于4～20mA两线制环路，接收器电阻通常为250Ω（取样Uout=1～5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；

4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，实现分散采集，分散式采集的好处就是：分散采集，集中控制....

5、将4mA用于零电平，使判断开路与短路或传感器损坏（0mA状态）十分方便。

6,在两线输出口非常容易增设一两只防雷防浪涌器件,有利于安全防雷防爆。

在使用时要安装在现场设备的动力线上，从国外的行业动态及变送器心片供求量即可略知一斑，如果系统是在环境较为恶劣的工业现场长期使用，因此需考虑硬件系统工作的安全性和可靠性，根据需要还可将模拟量变换为数字量。传感器和变送器一同构成自动控制的监测信号源。不同的物理量需要不同的传感器和相应的变送器。

电流变送器的模块实现了无源交流隔离传感器信号变换为两根连接线路发送的呈线性比例的环路电流，二线制变送器是辅助工作电源的+24V端接变送器正端，电源负端通过采样电阻或电流表接变送器的负端。模拟地与数字地相互分开，这样可提高系统工作的安全性。不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线。

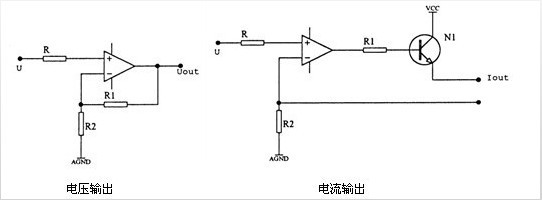

电流变送器在单片机控制的许多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如电流变送器,压力变送器、温度变送器、流量变送器等。早期的变送器大多为电压输出型，即将测量信号转换为0-5V电压输出，这是运放直接输出,信号功率<0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、控制。

是将液位传感器里的下部的水和上部蒸汽的冷凝水通过仪表管送到变送器的波纹管两侧，以波纹管两侧的差压带动机械放大装置用指针指示水位的一种远方仪表。当然还有把电气模拟量变换成数字量的也可以叫变送器。以上只是从概念上说明传感器和变送器的区别。

而两线制电流输出型电流变送器以其具有极高的抗干扰能力得到了广泛应用。

电流变送器的4-20mA输出如何转换?

两线制的输出为4～20 mA，通过250 Ω的精密电阻转换成1～5 V或2-10V的模拟电压信号.转换成数字信号有多种方法，系统的输入模块采用压频转换器件LM231将模拟电压信号转换成频率信号，用光电耦合器件TL117进行模拟量与数字量的隔离。

同时模拟信号处理电路与数字信号处理电路分别使用两组独立的电源，模拟地与数字地相互分开，这样可提高系统工作的安全性。利用压频转换器件LM231也有一定的抗高频干扰的作用。

电流输出型与电压输出型有哪些优劣比较?

但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制，暴露了抗干扰能力较差,线路损耗破坏了精度等等等缺点，而两线制电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用。

电压输出型变送器抗干扰能力极差，线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备，输出0－5V绝对不能远传，远传后线路压降大，精确度大打折扣。很多的ADC,PLC,DCS的输入信号端口都作成两线制电流输出型变送器4-20mA的,证明了电压输出型变送器被淘汰的必然趋势。
