一、CD194-780单相电流变送器CD194-780单相电压变送器是一种将被测电量参数（如电流、电压、功率、频率因数等信号）转换成隔离的直流电流、直流电压或数字信号的装置。产品符合国标GB/T 13850-1998.

二、CD194-780单相电流变送器CD194-780单相电压变送器技术指标

精度			0.5级
输入	标称值		1A、5A等	20mA等	100V、200V、 380V、450V等	75mV等
	频率		50/60Hz
输出	模拟量	标称值	0-20mA、4-20mA、0-5V等
		负载电阻	电流输出时：RL<1kΩ  电压输出时：RL>5kΩ
	数字量		RS485接口，MODBUS-RTU协议
电源	辅助电源		AC110V、DC110V、AC220V、DC220V、AC/DC80-270V
	功耗		小于3.5VA

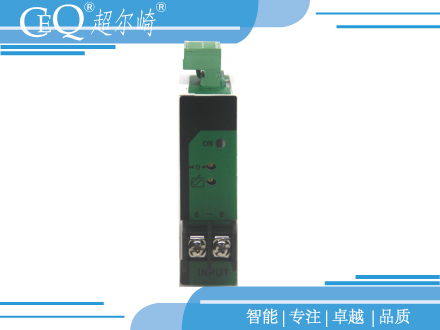

三、CD194-780单相电流变送器CD194-780单相电压变送器信号调整及说明（此操作仅在产品输出精度不高时做微调用。正常情况下严禁使用！）产品正常工作时，面板上ON指示灯应该亮。产品面板上有两个电位器用于信号调整，

3．1 零信号的调整：输入信号为零时，通过调零电位器，可将变送输出信号调到所需要的最低值。
3．2 满度信号调整：将信号输入到满度（最大值），通过量程电位器，将变送信号调到所需要的最大量程值。
3．3 反复操作3.1与3.2，直到调到所需要的值为止。

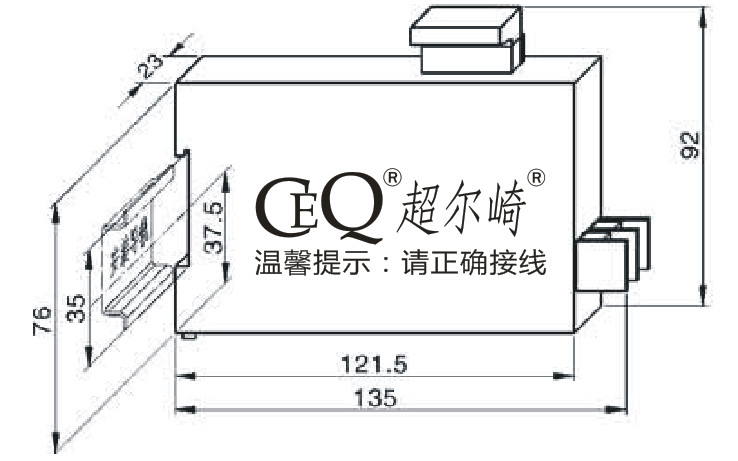

四、CD194-780单相电流变送器CD194-780单相电压变送器信号外形尺寸

安装方式：可固定安装在35mm的标准导轨上。

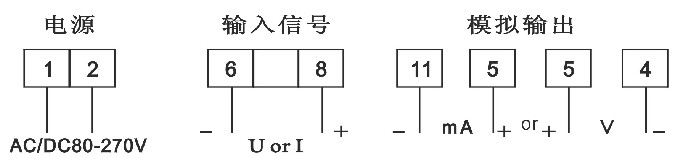

五、CD194-780单相电流变送器CD194-780单相电压变送器接线方式（具体以产品实物为准）
