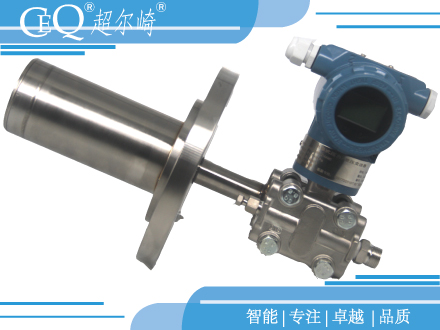

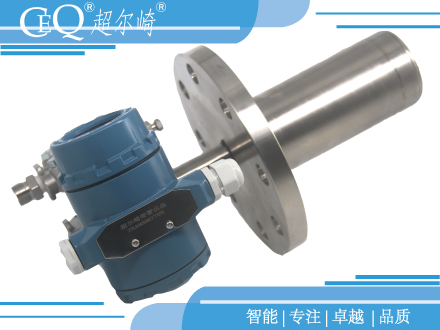

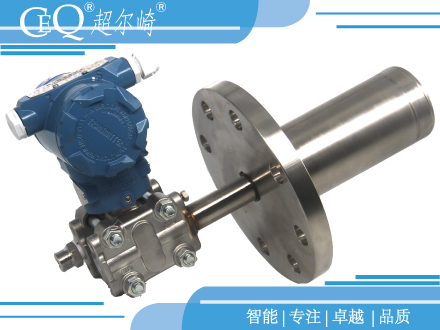

一.CEQ-1151DP/GP3051/GP远传压力差压变送器产品概述
       柳州超尔崎电子有限公司压力/差压变送器分为 3051、3351、3351T、2088 等不同品种且有智能型和模拟型两种类别。本公司智能型变送器是我们借鉴国内外先进经验，应用全隔离电路技术设计的带HART 通讯协议的全隔离智能现场测量仪表。
       智能型变送器由于采用了全隔离电路技术设计，对供电电源和传感器信号进行隔离处理，大大提高了整机的稳定性和抗干扰能力。
       智能型变送器除了具有以往智能变送器的调整零位、量程和零压力微调的三个基本功能按键外，还设计了通过显示器上 M、S 和 Z 三个按键组合使用，具有在线无源迁移（不需要加压力即可设置测量范围，修改零位和满位的压力值）、设定显示工程量单位、线性/开方转换、设置阻尼时间和固定电流输出等功能。
       智能型变送器还具有参数资料备份与恢复功能。当数据资料被损坏时，可通过三个按键在线恢复被损坏的数据资料，并可以即时备份修改后的数据资料。

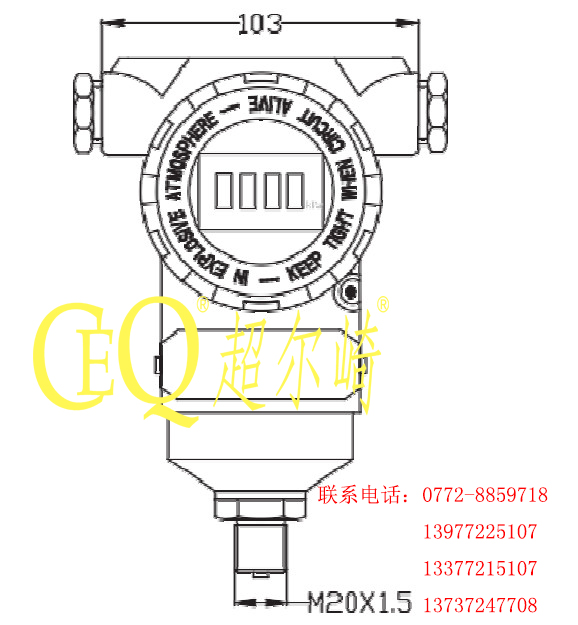

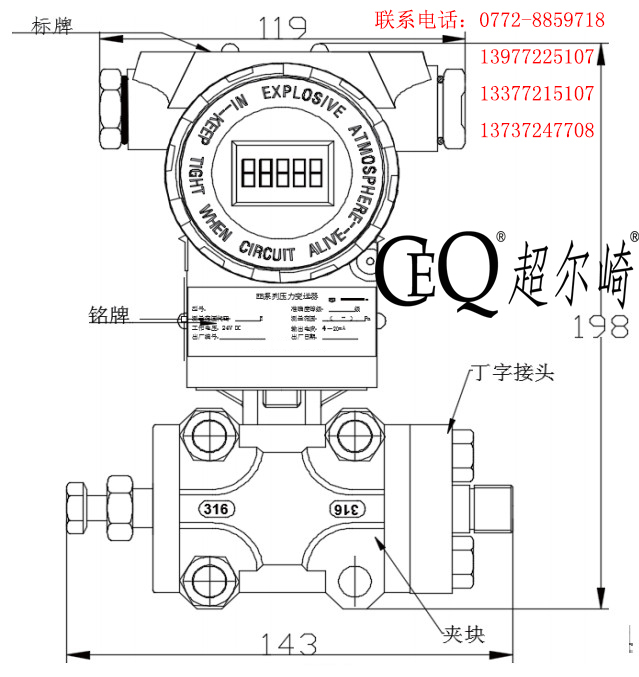

二.CEQ-1151DP/GP3051/GP远传压力差压变送器外形、结构及尺寸






三.CEQ-1151DP/GP3051/GP远传压力差压变送器工作原理
       本公司压力变送器采用的压力传感器其实质为差动式电容膜盒。过程（气体或液体）压力经变送器一侧的压力容室作用于传感器隔离膜片上，如下图所示。通过“灌充液”传导至其内部的“中心测量膜片”上，当测量绝对压力时，基准压力为零压力；当测量表压力时，基准压力为大气压；当测量差压时，基准压力为低压端压力。经另一侧以同样的方式传递到“中心测量膜片”的另一侧。“中心测量膜片”为一个张紧的弹性元件，与两侧的电容极板构成一个差动电容，受压时中心测量膜片产生位移形变，其位移形变的大小跟压力或差压成正比，最大位移约 0.1mm。“中心测量膜片”受压后的位移形态在“电容极板”上形成电容差信号，电子部件将电容差信号最终转换为二线制直流 4-20mA 信号输出。“中心测量膜片”和两电容极板间的电容量均大约为 150PF。

四.工作现场安装及测量
4.1 电气安装

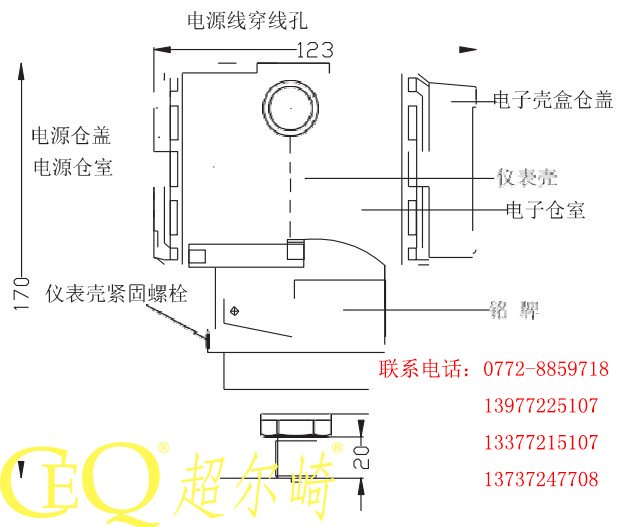

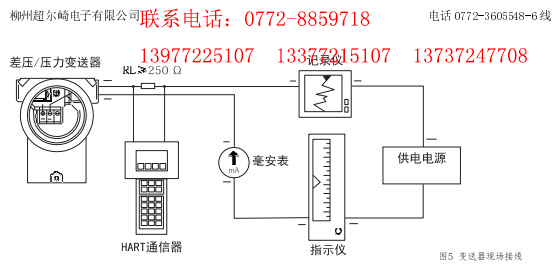

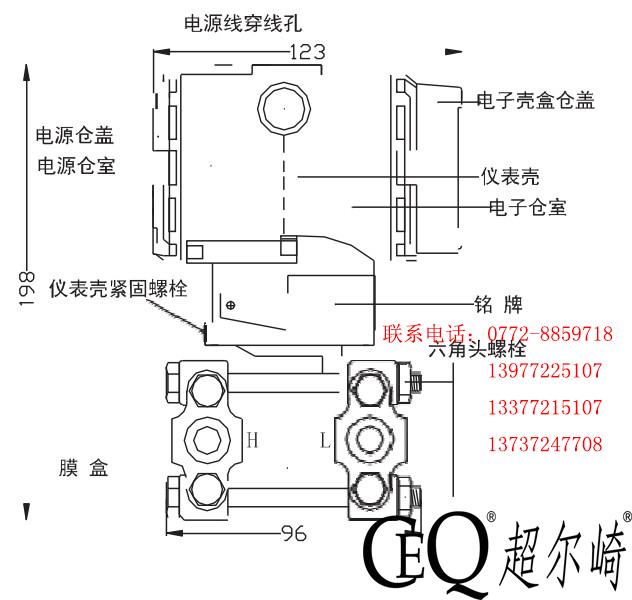

       如下图所示：供电电源是通过信号线连接到变送器，电源和信号共用一对电线，无需外加接线。电源接线端子分为正、负端子，设置在仪表壳的电源仓室内。接线时，拧下电源仓盖，京电源线穿孔（见二外形图）按正、负极将电源信号线连接在正、负接线端子上。
       电源信号可用双绞线，在电磁干扰较为严重的现场，建议使用屏蔽线，并良好接地。电源信号线的截面积应为 0.5 mm2≤S≤2.5 mm2,不能与其它电源线一起穿在同一金属管中或放在同一线槽内，也不应通过强电设备附近。
       仪表壳上的穿线孔，用密封塞（螺栓为 M20*1.5）密封，以避免仪表壳的电源仓室内潮气积聚。如果电源线穿线孔不密封，应使穿线孔朝下，以便排出液体。

4.2 机械安装及测量

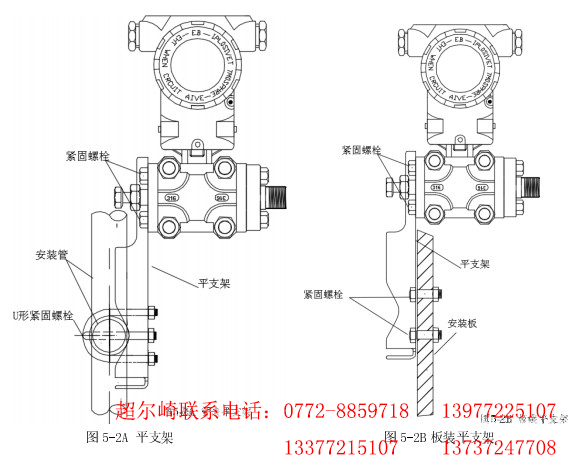

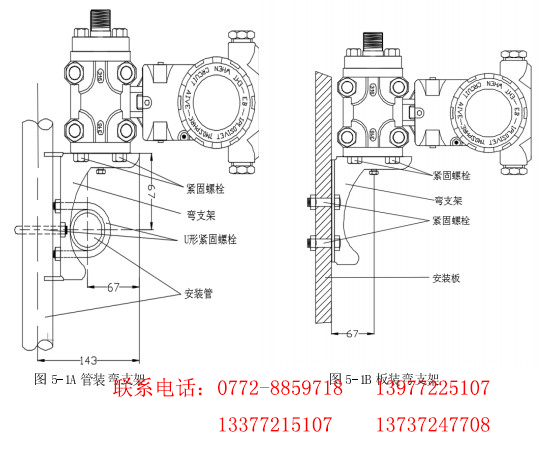

       变送器可以安装在测量点处，也可以安装在墙壁上或使用安装支架（变送器附件）夹拼在哪 2”（直径约 50mm-60mm）的管道上。变送器的安装型式主要有：弯支架管装、弯支架板装、平支架管装和板装三种。如图 5-1A、5-1B、5-2A、5-2B 所示：（供用户选择）


       变送器的压力容室上的导压连接孔为 NPT1/4 螺纹孔，接头上的导压连接孔为 NPT1/2 锥管螺丝或平管螺丝。
       为确保接头的密封性，在安装导压连接时，紧固螺栓应交替用扳手均匀拧紧，最大拧紧力矩约为：40N m，不能一次性拧紧某一只螺栓。为了方便安装，可转动变送器本体，只要压力容室处于垂直位置，则不会产生零位变化。如果压力容水平安装时（例如在垂直管道上测量流量时），必须消除因导压管高度不同而引起的液柱压力的影响。通过变送器上的按键、编码器旋钮或 HART 通信软件以或手操器重新调整零位，进行“零压力微调”
       变送器和导压管安装的位置正确与否，将直接影响其对压力、差压的测量精确程度。因此，正确掌握变送器和导压管的安装非常重要。由于工艺流程的需要或为节省导压管材料等原因，变送器经常安装在工作条件较为恶劣的现场。为减少工作条件的恶劣程度，应尽量安装在温度梯度和温度波动较小、无冲击和振动的地方。
