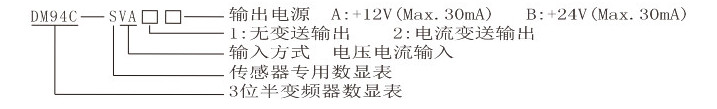

二、DM94C变频器专用数显表技术参数

测量功能	与各种传感器
输入方式	电压：0～10V（0～1V、0～200mV、0～5V、1～5V） 电流A：0～20mA（4～20mA）
精度	0.5%FS±2digit(23℃±5℃)
采样速度	约2.5次/秒
最大显示	1999自由设定小数
显示	红色数码管 14.2mmH
使用温度	0～50℃
耐压	AC1500V  1min
绝缘电阻	DC500V≥100MΩ
重量	Abt.500g



三、DM94C变频器专用数显表功能设定

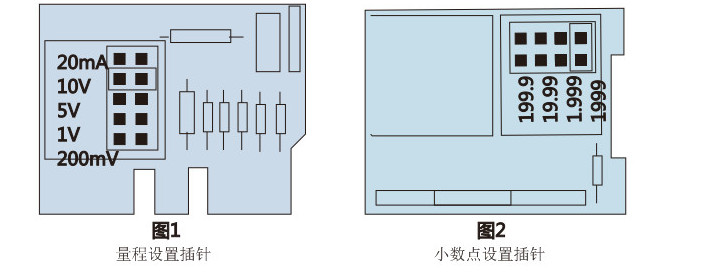

在进行量程和小数点切换时，必须把线路板从机壳上卸出，可以看到下图所示插针位置。

1、技术参数(图表1)



200mV	20mA	10V	5V	1V	200mV
0～200mV	4～20mA/0～20mA	0～10V	0～5V/1～5V	0～1V	0～200mV

2、小数点设定(如图2)
当你移到插针上的短路插,就可以得到图2所示小数点位置.注: 该仪表出厂时设定量程0～10V,相应的显示0～2000,用户根据自己的实际使用情况选择你所需要的量程和小数点位置.

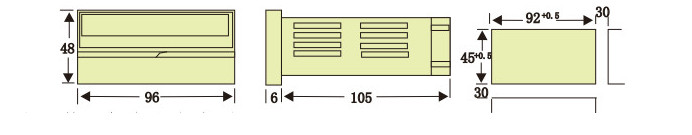

四、DM94C变频器专用数显表外形及开孔尺寸
传感专用显表使用与注意事项

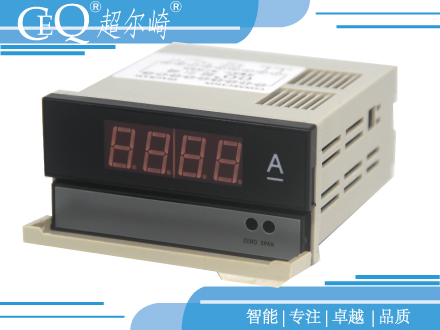

1、在进行设定或调节时,必须打开前面的活动盖

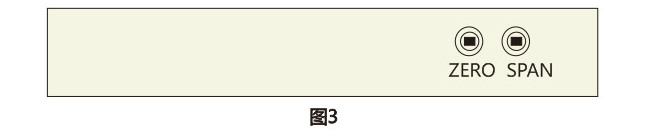

2、比率调节功能,以某定值输入,顺时针调节可以增大显示值,逆时针调节可以减小显示值,如输入20mV,可以调至显示1500，按用户要求出厂前调定或用户自行调整
3、零点调节:零点调节功能，顺时针调节偏正，逆时针调节偏负。注意:调节SPAN比率值和量程设定后,必须检查零点看是否要重新调整,调零点时必须在零输入,或者输入一个所需调零值,如4-20mA输入,4mA输入时,需显示零时,则要在输入端输入4mA信号而调零。为了减少误差，请重复调整SPAN及ZERO。

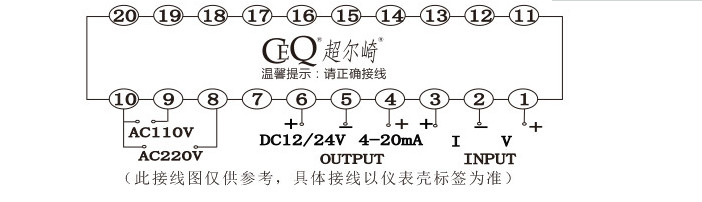

五、DM94C变频器专用数显表接线图（此接线图仅供参考，具体接线以仪表壳标签为准）



六、DM94C变频器专用数显表外形及开孔尺寸

七、DM94C变频器专用数显表使用保存注意事项
1、使用前，仪表需要通电预热15分钟
2、适宜使用环境温度0～+50℃，相对湿度85%以下
3、本仪表校准时间间隔为一年
4、若输入信号伴随高频干扰，应在线里用高频过滤器
5、输入导线不宜过长，如被测信号输出端与仪表距离不能缩短，请用双绞屏蔽线，屏蔽层与信号低端相连
6、若长期存放未使用，请每三个月通电一次，通电时间不少于4小时
