一.CEQ-HB48智能双数显计测器产品通用技术参数
1、源电电供: AV 220V 50Hz（非标供电电压可定制）
2、整机功耗: 小于3VA
3、触点容量：AC220V 3A； DC24V 5A（阻性负载）
4、触点寿命：10^5次
5、外型尺寸：48×48×78mm 72×72×112mm 96×48×105mm
6、开孔尺寸：45×45mm 68×68mm 92×45mm
7、安装方式：面板卡入
8、整机重量：120g
9、工作温度：0℃--+40℃
10、储存温度：-20℃--+60℃

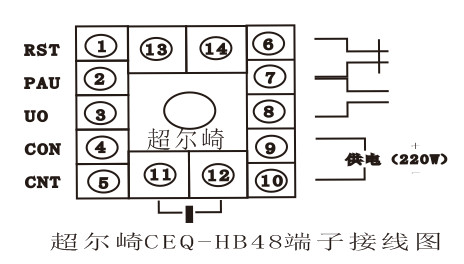

二.CEQ-HB48智能双数显计测器产品端子接线图（此接线图仅供参考，具体接线以仪表壳标签为准）

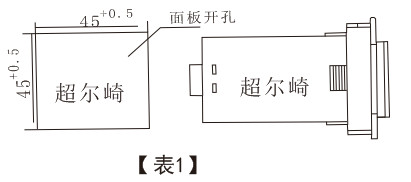

三. CEQ-HB48智能双数显计测器产品安装图
|
方式编号 |
继电器工作方式内容 |
|
1 |
通电仪表工作，达到或超过设定值时继电器吸合 |
|
2 |
通电仪表不工作（可通过复位建或复位端子使仪表工作），达到或超过设定值时继电器吸合 |
|
3 |
通电仪表工作，达到或超过设定值时继电器释放 |
|
4 |
通电仪表不工作（可通过复位建或复位端子使仪表工作），达到或超过设定值时继电器释放 |
|
5 |
通过仪表工作，达到或超过设定值时继电器吸合，达到预设复位时间后,仪表自动复位，重新开始工作 |
|
6 |
通过仪表不工作（可通过复位建或复位端子使仪表工作），达到或超过设定值时继电器吸合，5秒后，仪表自动复位，重新开始工作 |

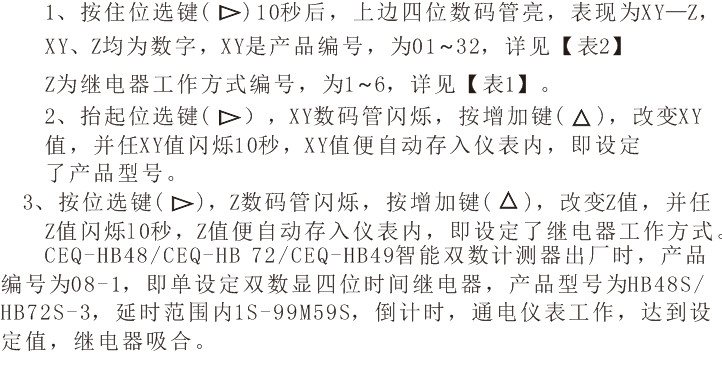

四、CEQ-HB48智能双数显计测器产品型号设定
仪表在任何工作状态下，都可以进行产品型号设定。
